Virutado hidráulico de lingotes para procesos posteriores
La máquina de Tianyuan Machinery transforma lingotes metálicos adecuados en virutas mediante alimentación hidráulica controlada y un rodillo de corte giratorio. Prepara el material para cribado, recogida, briquetado o molienda posterior. El corte, la alimentación y la automatización se seleccionan según el material y el proyecto.
Descripción general del productoAplicación y ámbito de aplicación del equipo

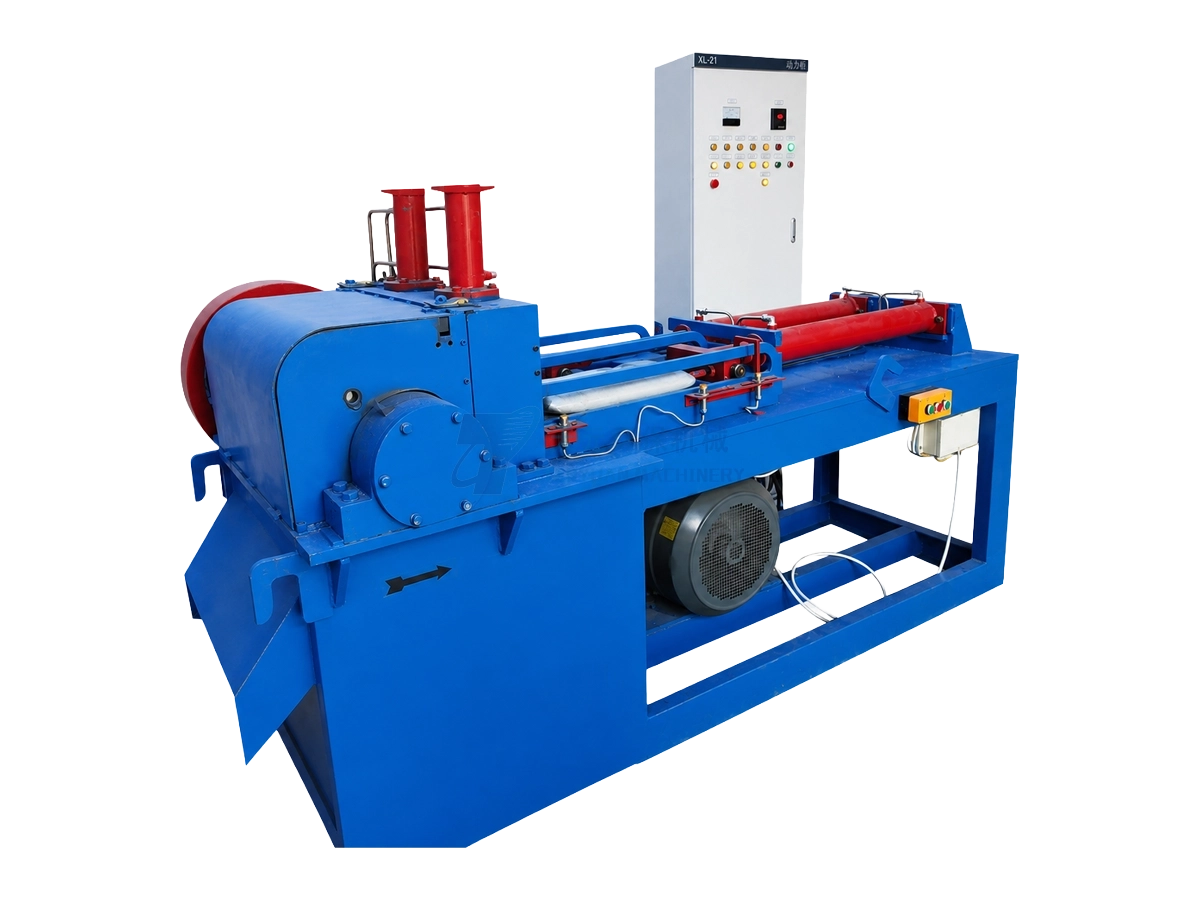

El equipo comprende una unidad de virutado, un rodillo de corte, un motor de accionamiento, un sistema de alimentación hidráulica y un armario de control eléctrico. El material se posiciona y avanza hacia el rodillo a una velocidad controlada. Las virutas resultantes pueden enviarse a cribado, transporte, recogida, briquetado o molienda posterior.
Esta máquina produce virutas, no polvo metálico terminado. Las características del polvo dependen de las etapas posteriores del proceso. La idoneidad del material y la configuración deben confirmarse antes del pedido.
Características principalesCaracterísticas del equipo
- Alimentación hidráulica controladaLos ajustes de alimentación permiten un corte estable y repetible en las condiciones de trabajo acordadas.
- Configuración de corte adaptada al materialEl rodillo, las cuchillas y el avance se seleccionan según el material y la forma de viruta requerida.
- PLC y pantalla táctil opcionalesEl control PLC y la pantalla táctil pueden incorporarse según los requisitos de automatización del proyecto.
- Integración con procesos posterioresLa configuración puede conectarse con equipos de cribado, transporte, recuperación de virutas y procesamiento posterior.
Aplicaciones y evaluación de proyectosCriterios de idoneidad
Esta información sirve de base para una evaluación preliminar de idoneidad. La configuración definitiva deberá confirmarse en función del estado del material, las especificaciones deseadas y las condiciones del emplazamiento.
- Condiciones de alimentación
- Lingotes regulares; chapas previamente aprobadas
- Tamaño de la materia prima
- 600 × 200 mm; otras medidas previa confirmación
- Tamaño de las partículas resultantes
- Virutas de 3–5 mm; sujeto a ensayos
- Capacidad
- 10–15 lingotes/h
Aplicaciones potencialmente adecuadas
Materiales
- Lingotes de magnesio
- Lingotes de aluminio
- Lingotes de zinc
- Lingotes de calcio
- Ciertas aleaciones no ferrosas, tras ensayos
Sectores
- Procesamiento de metales
- Preparación de materia prima para polvo metálico
Condiciones que requieren una revisión más detallada
- Aleaciones resistentes o propensas a adherirse
- Piezas irregulares o de gran tamaño
- Requisitos estrictos de tamaño o forma de viruta
- Materiales reactivos o combustibles que requieren evaluación técnica
- La capacidad real depende del tamaño del lingote, el material y las condiciones de trabajo
En caso de materiales o condiciones de funcionamiento inusuales, póngase en contacto con nosotros para obtener una evaluación específica del proyecto y la selección del equipo adecuado.
Principio de funcionamiento y componentesProceso y construcción
El sistema hidráulico hace avanzar el lingote sujeto hacia un rodillo de corte giratorio. El corte genera virutas que se recogen o se transfieren a otro proceso. La máquina no produce directamente polvo metálico terminado.
Principio de funcionamiento
- 1
Carga y posicionamiento
Cargar la pieza aprobada y alinearla con las guías de alimentación.
- 2
Sujeción y ajuste del avance
Sujetar el material y ajustar la alimentación hidráulica a las condiciones de corte acordadas.
- 3
Producción de virutas
Poner en marcha el rodillo y alimentar de forma uniforme para obtener virutas metálicas.
- 4
Descarga y recogida
Descargar las virutas para su recogida o transferencia a la siguiente operación.
- 5
Procesamiento posterior opcional
Cribar, recuperar, briquetar o moler las virutas con equipos configurados por separado, según la necesidad.

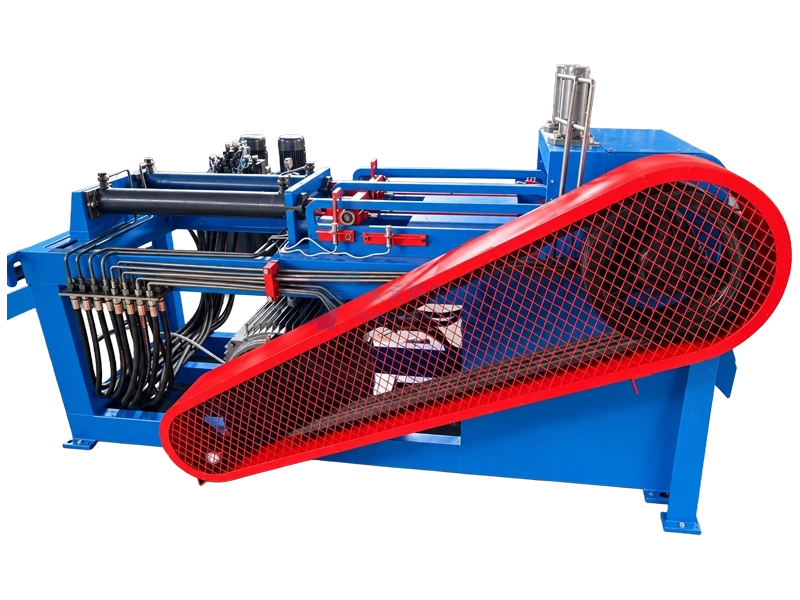

Componentes del equipo
- 1
Unidad de virutado y rodillo de corte
- 2
Motor principal de accionamiento
- 3
Sistema hidráulico de alimentación y sujeción
- 4
Unidad hidráulica
- 5
Armario de control eléctrico
- 6
Salida de descarga
Los componentes del equipo y los sistemas de apoyo deben confirmarse en función del material real, el objetivo del proceso y las condiciones del emplazamiento.
Parámetros técnicosEspecificaciones
| Modelo | TYXX600 |
|---|---|
| Número de ranuras de corte | 2 |
| Potencia del motor principal (kW) | 37 |
| Velocidad del rodillo (rpm) | 1100 |
| Potencia de los motores de las bombas de aceite (kW) | 2.2 × 2 |
| Capacidad (lingotes/h) | 10–15 |
| Peso del equipo (kg) | 3000 |
La configuración y la capacidad reales dependen del material, las condiciones de alimentación, la finura deseada y las condiciones del emplazamiento. Consulte la documentación confirmada del proyecto.
