La molienda, clasificación, cribado, transporte y descarga de polvo pueden introducir partículas finas en la corriente de aire. Un sistema de captación recoge esas partículas cerca del punto donde se generan, transporta el aire cargado, separa o filtra los sólidos y proporciona una descarga controlada del material recogido.
Conclusión principal: la captación de polvo no es solo un accesorio ambiental. Interviene en el control de partículas suspendidas, recuperación de material, flujo de aire del proceso y limpieza. Sin embargo, una filtración convencional no debe considerarse un sistema completo contra incendios o explosiones cuando puede existir polvo combustible.

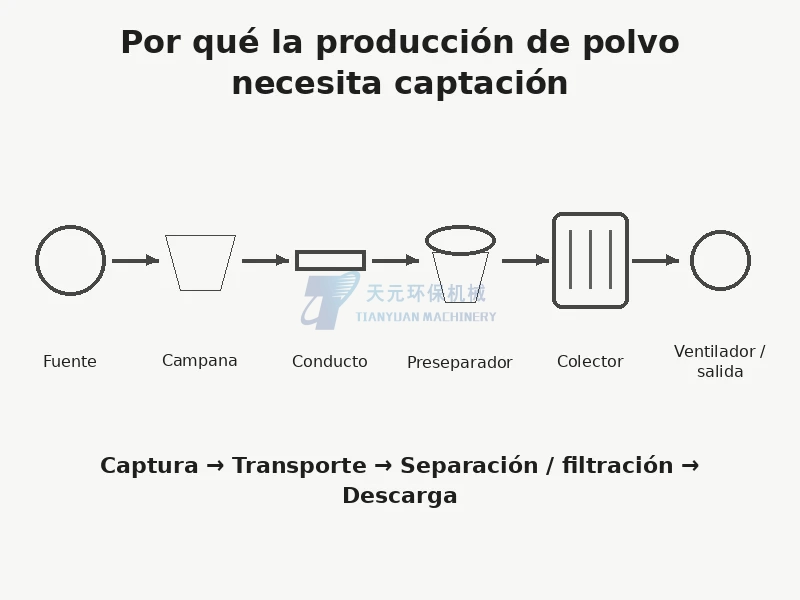

Qué hace un sistema de captación de polvo
El sistema empieza en la fuente, no en el filtro. Primero se contiene y captura el polvo, después se transporta por conductos y finalmente se separa o filtra. Los sólidos recogidos también necesitan una ruta de descarga controlada. Algunas líneas utilizan un ciclón antes del filtro de mangas o cartuchos; otras pueden alimentar directamente el colector final.
La EPA de Estados Unidos describe los filtros textiles o baghouses como equipos que eliminan partículas de gases contaminados mediante filtración. La capa de polvo acumulada ayuda a capturar partículas muy finas, pero también aumenta la resistencia al paso del aire, por lo que la limpieza y el control de la presión diferencial forman parte de la operación normal.
Funciones prácticas del sistema
- Capturar polvo procedente de molinos, clasificadores, cribas, transferencias y descargas.
- Dirigir el material arrastrado a un punto controlado en lugar de dejarlo depositarse por la planta.
- Mantener un recorrido de aire definido en procesos con presión negativa.
- Reducir la carga del filtro final cuando una preseparación adecuada resulta útil.
- Proporcionar parámetros de funcionamiento que puedan inspeccionarse y mantenerse.

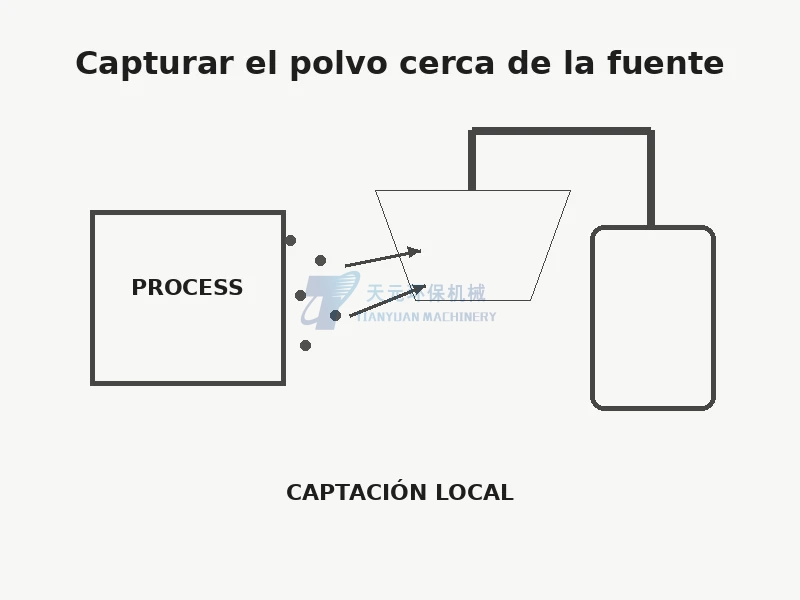

Por qué importa capturar el polvo en la fuente
Un filtro muy eficiente no compensa una captación deficiente en el origen. Una campana o envolvente debe impedir que el polvo se disperse antes de entrar en los conductos. OSHA también trata la extracción localizada como un control de ingeniería destinado a evitar la dispersión de concentraciones perjudiciales de polvo.
Los puntos típicos incluyen salida del molino, descarga del clasificador, cribas, transferencias por tornillo o cinta, ensacado y caídas de producto. Geometría de campana, velocidad de captura, diámetro de conducto y caudal deben diseñarse de forma conjunta.
Componentes típicos
- Campana o envolvente: contiene el polvo en la fuente.
- Conductos: transportan el aire cargado.
- Ciclón o preseparador: cuando corresponde, retira parte de los sólidos más fáciles de separar.
- Filtro de mangas o cartuchos: captura el polvo fino residual.
- Tolva y descarga: retiran los sólidos acumulados.
- Ventilador: genera la diferencia de presión necesaria.
- Supervisión: presión diferencial, caudal, temperatura u otros indicadores.
En la página vigente de Tianyuan para TYMF6R-600 el ciclón y el colector de polvo aparecen como etapas distintas. En TYJSMF500 también se distinguen recuperación ciclónica, cribado y filtración. Son ejemplos de funciones del proceso, no una configuración universal.

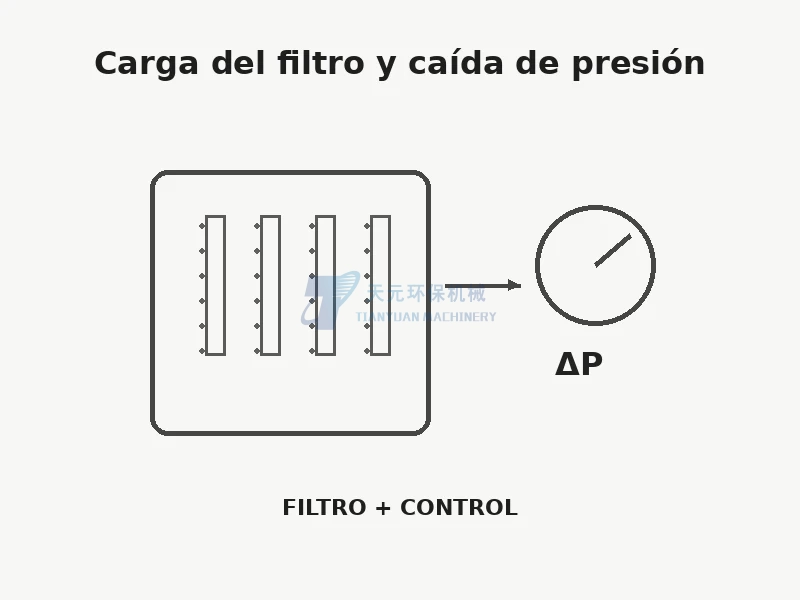

Carga del filtro y caída de presión
A medida que se acumula polvo en el medio filtrante aumenta la resistencia al flujo. La EPA identifica la presión diferencial como un indicador importante y explica que el filtro necesita limpieza periódica para evitar una caída de presión excesiva. Por eso la selección no debe basarse solo en el tamaño de la carcasa o un caudal nominal.
Área filtrante, carga de polvo, propiedades de las partículas, método de limpieza, temperatura y humedad influyen en la operación. Una preseparación adecuada puede reducir la carga del filtro, pero no convierte al ciclón en sustituto del colector.
Polvo de madera y metal: riesgos distintos
OSHA incluye el polvo de madera y polvos metálicos como aluminio y magnesio entre los ejemplos de polvo combustible. Un material combustible finamente dividido y suspendido en aire puede llegar a ser explosible bajo determinadas condiciones.
Por ello, eficiencia de filtración y seguridad frente a polvo combustible son cuestiones distintas. Puede ser necesario evaluar explosibilidad, fuentes de ignición, puesta a tierra, electricidad estática, aislamiento, ubicación del equipo, venteo o supresión, limpieza y manejo del polvo recogido. Las medidas concretas dependen del material, normativa local y evaluación de profesionales cualificados.
En proyectos Tianyuan, líneas de madera y metal pueden necesitar ambas captación, pero no se consideran automáticamente equivalentes en seguridad. El polvo metálico fino puede requerir además evaluación de oxidación, calentamiento y fuentes de ignición.

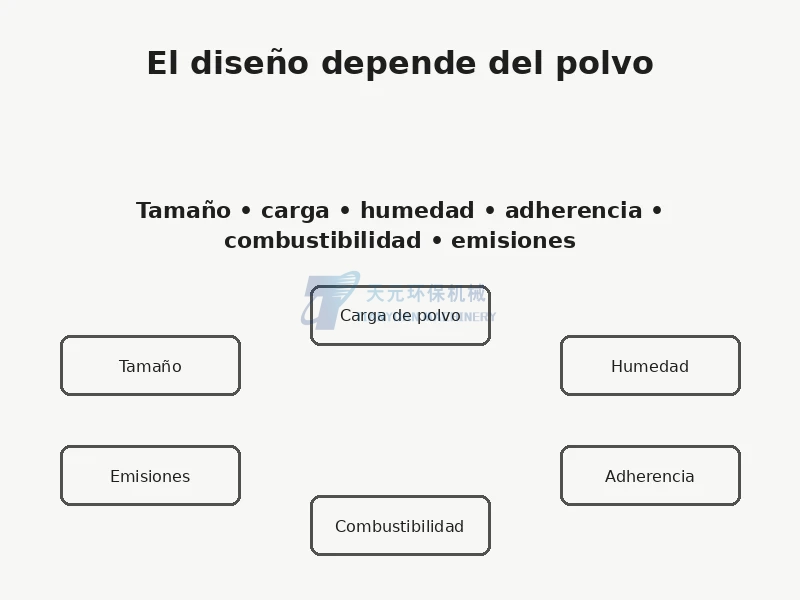

Cómo seleccionar el sistema
- Nombre y composición del material.
- Distribución granulométrica y fracción que puede quedar suspendida.
- Producción y carga de polvo por punto de captación.
- Caudal necesario para molino, clasificador, transporte o envolvente.
- Temperatura, humedad y tendencia a adherirse o apelmazarse.
- Combustibilidad, reactividad u otras propiedades peligrosas.
- Si el polvo recogido puede volver al producto.
- Requisitos locales de exposición y emisiones.
Tianyuan trata la captación como parte de la configuración del proceso y no como un accesorio fijo. La disposición final debe confirmarse según material real, finura objetivo, capacidad y condiciones del emplazamiento.
Preguntas frecuentes
¿Todas las líneas necesitan un ciclón antes del colector?
No. Puede ser útil como preseparador cuando la carga y el tamaño de partícula lo justifican, pero algunos sistemas trabajan sin él.
¿El polvo recogido por el filtro es automáticamente producto terminado?
No. Debe comprobarse granulometría, pureza, origen y especificación del producto.
¿Un colector de alta eficiencia basta para polvo combustible?
No. Filtración y protección frente a incendios o explosiones son problemas de ingeniería distintos.
¿Por qué puede cambiar el diseño al cambiar de material en el mismo molino?
Porque cambian densidad, tamaño, humedad, adherencia, combustibilidad y carga real de polvo.
Conclusión
La producción de polvo necesita captación porque las operaciones generan partículas que entran continuamente en la corriente de aire. Un sistema correcto debe capturar, transportar, separar o filtrar y descargar de forma controlada. El diseño se basa en el polvo y las condiciones reales, y los polvos combustibles requieren una evaluación de seguridad adicional.
