El tamaño de partícula cambia la interacción del polvo con el aire, el calor y las fuentes de ignición. Al moler un material combustible hasta obtener partículas más finas, la superficie expuesta suele aumentar en relación con la masa y parte del material puede dispersarse con mayor facilidad. Ambos efectos pueden cambiar las condiciones de ignición y combustión rápida.
Conclusión principal: una fracción combustible más fina suele merecer mayor atención, pero el tamaño de partícula no es una prueba de seguridad por sí solo. No existe una malla ni un umbral universal en micras por encima del cual todos los polvos sean seguros. Influyen la composición, forma, distribución granulométrica, humedad, aglomeración, dispersión, concentración y fuentes de ignición.
Por qué importa la superficie de las partículas

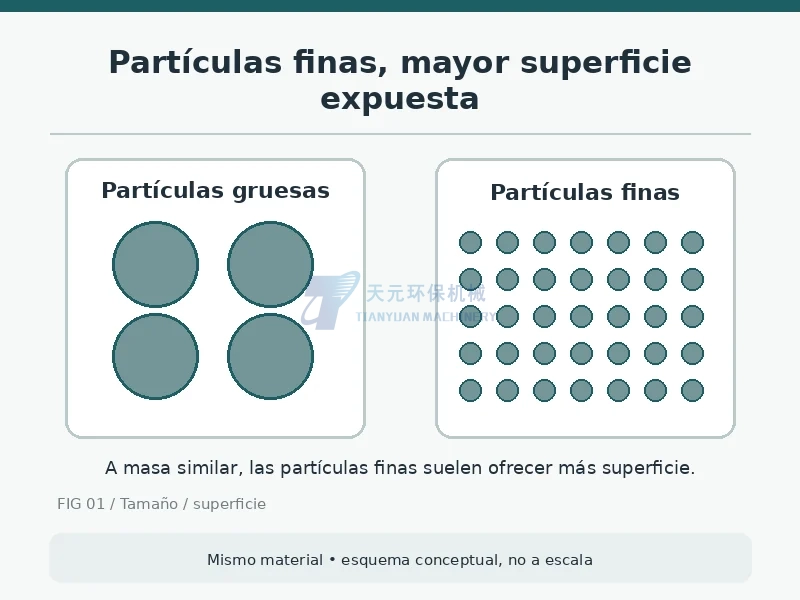

Si una cantidad de un mismo sólido se divide en partículas más pequeñas, su superficie total expuesta generalmente aumenta respecto de la masa. Para un material combustible esto puede favorecer el contacto con el oxígeno y modificar calentamiento, ignición y propagación de la llama. Es un principio físico, no una predicción de los parámetros de explosión de un polvo específico.
La geometría importa: fibras y escamas pueden presentar una superficie considerable aunque alguna dimensión sea grande. También influyen la porosidad, las capas de óxido, la humedad y la aglomeración, que modifican la superficie accesible. Una designación de tamiz no puede describir todo ello.
Tamaño de partícula y nubes de polvo

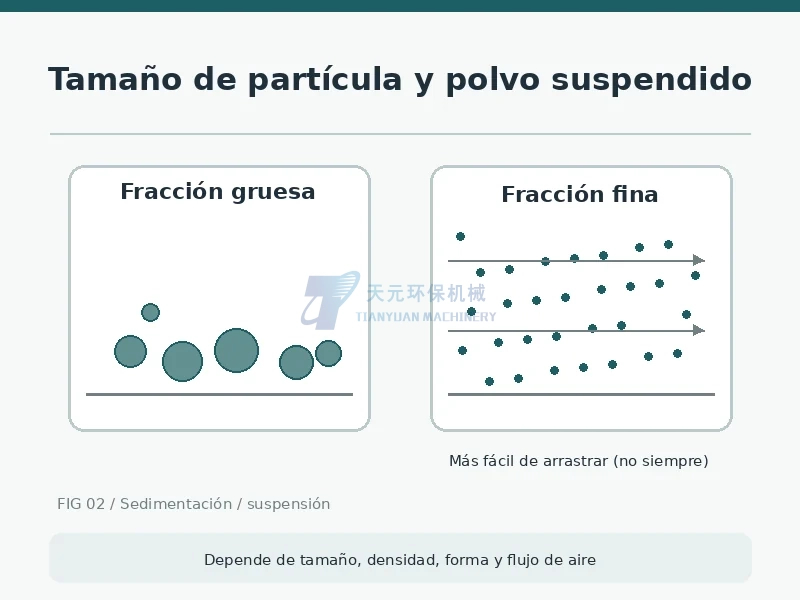

Las partículas pequeñas suelen entrar más fácilmente en suspensión con ventilación, agitación o transporte neumático. No obstante, la suspensión también depende de densidad, forma, cohesión, humedad y velocidad del flujo. Una capa de polvo depositada puede volver a dispersarse cuando se perturba.
Entre los puntos relevantes de una línea se encuentran molienda, clasificación, cribado, conductos, salidas de ciclones, colectores y ensacado. Incluso una materia prima aparentemente gruesa puede generar finos en esos puntos. La distribución del polvo suspendido no tiene por qué coincidir con la de una muestra del producto final.
Tamaño, ignición y deflagración
La OSHA de Estados Unidos señala que el tamaño de partícula suele influir en la facilidad de ignición y en la severidad de la deflagración. La HSE británica advierte igualmente que, después de una molienda muy fina, un combustible sólido puede encenderse con mayor facilidad o con menos energía. Estas observaciones permiten identificar peligros, pero no ofrecen un cálculo universal.
También intervienen la naturaleza del material, el oxígeno disponible, la concentración, humedad, forma de las partículas y fuente de ignición. El tamaño no establece por sí solo la energía mínima de ignición (MIE), el índice de deflagración (Kst) o la presión máxima de explosión (Pmax). Para emplear esos parámetros se necesitan datos de ensayo representativos cuando corresponda.
Por qué no existe un tamaño universalmente seguro
Los valores 420 μm (aproximadamente la abertura del tamiz estadounidense n.º 40) y 500 μm aparecen en normas antiguas y guías de clasificación. Se han utilizado como referencias para definición o evaluación inicial; no son umbrales universales de seguridad. La interpretación oficial de OSHA de 2013 explica que fibras, escamas y aglomerados pueden representar un peligro aunque no atraviesen el tamiz correspondiente.
Además, el transporte, cribado y molienda de partículas gruesas puede producir finos por desgaste. Que una muestra sea «mayor de 420 μm» o no atraviese cierta malla no es suficiente para descartar una evaluación de polvo combustible.
Qué no describen D10, D50 y D90 por sí solos

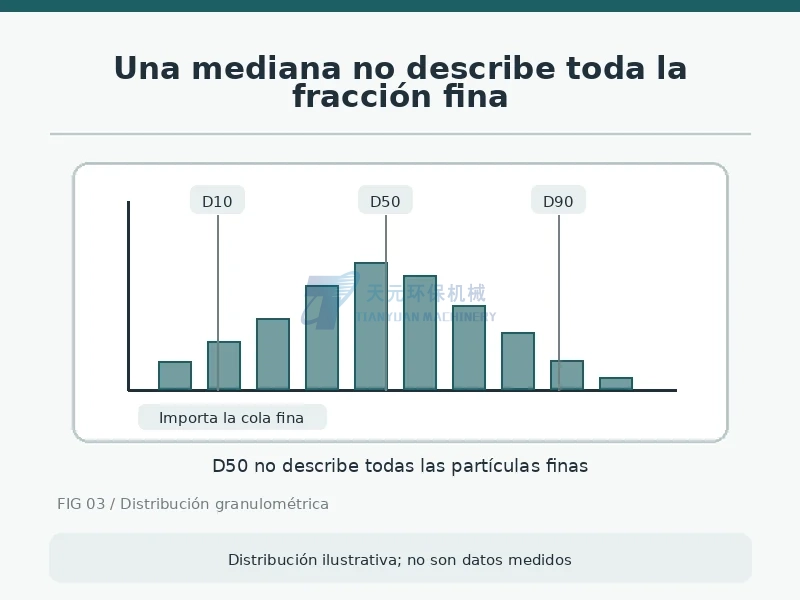

D50 describe una mediana de distribución según la base de medida especificada, por ejemplo volumen o masa. Dos productos con D50 parecido pueden contener cantidades distintas de partículas finas. Una especificación de malla tampoco describe automáticamente el polvo que queda suspendido en los conductos o recogido por el filtro.
- Indicar el método de medida y si la distribución es por masa, volumen, número u otra base.
- Examinar D10, D50, D90 y la fracción fina conjuntamente; ninguno es por sí solo un límite de explosión.
- Considerar forma, fibras, escamas y aglomerados; diferentes métodos pueden describirlos de forma distinta.
- Obtener muestras representativas de puntos reales de generación o recogida, cuando sea apropiado y seguro.
- No convertir una malla nominal en una clasificación de seguridad o en un valor MIE medido.
Aplicación a las líneas Tianyuan
El molino de harina de madera Tianyuan TYMF6R-600 está especificado para 30–325 mallas, 100–500 kg/h y tamaño máximo de alimentación de 5 mm. El molino de polvo metálico TYJSMF500 se especifica para 20–325 mallas, 50–500 kg/h y alimentación ≤5 mm. La producción efectiva depende del material y las condiciones. Son datos de proceso, no resultados de ensayos de polvo combustible.
Hay que revisar la fracción fina no solo a la salida del molino, sino también en clasificación, cribado, transporte neumático, ciclones, colectores, retorno y ensacado. El polvo del colector puede ser más fino que el producto a granel. El polvo de madera y ciertos polvos metálicos presentan posibles peligros de combustión, que requieren evaluación específica de cada material.
Un ciclón o un colector ordinario no constituye por sí solo un sistema completo contra incendios y explosiones. Los controles adicionales dependen del análisis profesional del riesgo real.
Muestreo y evaluación del peligro

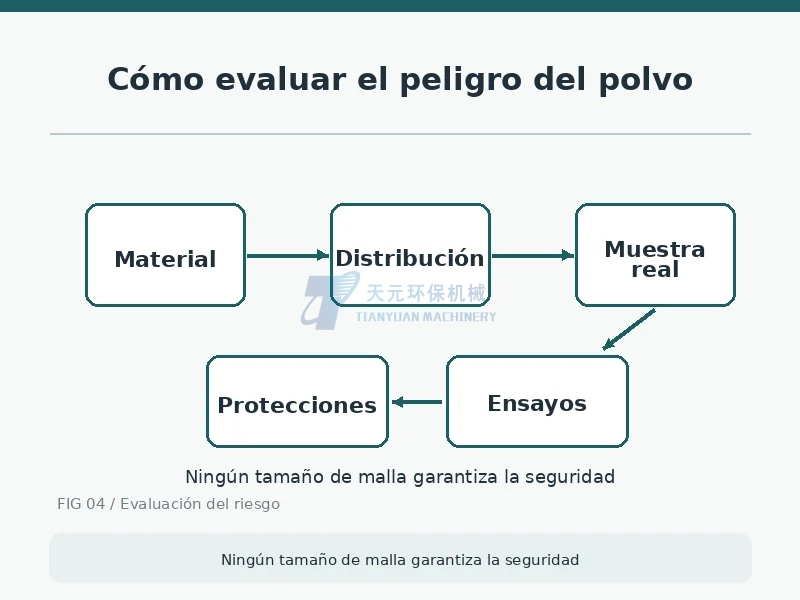

Primero se identifica el material y su posible combustibilidad; luego se localizan puntos donde se generan o concentran finos; se toman muestras representativas por procedimientos seguros; se documentan distribución, humedad y forma; y, cuando haga falta, se realizan ensayos específicos. Profesionales competentes interpretarán resultados y decidirán medidas de acuerdo con los requisitos locales.
Las tablas publicadas para materiales similares sirven para detectar posibles problemas, pero no reemplazan los datos de una muestra y etapa de proceso concretas. Antes de usar un resultado de laboratorio deben conocerse las condiciones de ensayo y el método de muestreo.
Preguntas frecuentes
¿Las partículas más pequeñas siempre significan mayor riesgo?
Muchas veces una fracción combustible más fina exige más precaución, pero no existe una regla universal monótona para todos los materiales.
¿Un tamaño superior a 420 μm significa que no hay peligro?
No. El valor se utilizó en ciertos criterios históricos. Fibras, escamas, aglomerados y finos generados durante el proceso todavía pueden ser peligrosos.
¿Basta saber que un producto es de 200 mallas o conocer su D50?
No. Ninguno describe toda la fracción aérea ni las características medidas de ignición y deflagración.
¿Se debe evaluar por separado el polvo recogido por el filtro?
En función del proceso puede requerir muestreo representativo propio porque su distribución puede diferir de la del producto principal.
¿Se pueden utilizar los mismos parámetros para harina de madera y polvo metálico?
No. Los datos de peligrosidad son propios del material, la muestra y las condiciones de ensayo.
Conclusión
El tamaño de partícula importa porque influye en la superficie expuesta y en la posibilidad de dispersar polvo en el aire. No es, sin embargo, un certificado de seguridad. La evaluación correcta combina distribución granulométrica, propiedades del material, muestras representativas y análisis profesional de las condiciones reales.
