Mesh y micras se utilizan habitualmente para hablar de finura de polvo, tamizado, filtración y clasificación granulométrica, pero no son dos unidades exactamente equivalentes. El número mesh está relacionado históricamente con el número de aberturas por pulgada lineal de una tela metálica, mientras que la micra, o micrómetro (µm), es una unidad métrica real de longitud. Por eso, una conversión de malla a micras solo es técnicamente clara cuando se conoce la norma del tamiz y su construcción.
Conclusión clave
Mesh y micras no deben tratarse como unidades perfectamente intercambiables. Una micra expresa directamente una longitud: 1 µm = 0,001 mm. Mesh describe una malla o número de tamiz cuya abertura libre depende del recuento de malla, del diámetro del alambre, del tejido y de la norma utilizada. Según ASTM E11, por ejemplo, el tamiz No. 80 tiene una abertura nominal de 180 µm, el No. 100 de 150 µm, el No. 200 de 75 µm y el No. 325 de 45 µm. Para especificaciones técnicas es preferible indicar la norma y la abertura en micras.
Contenido
Qué significa mesh
Mesh es una forma tradicional de describir una tela metálica o un tamiz. En su sentido básico, el recuento mesh se relaciona con el número de aberturas que existen en una pulgada lineal. Cuando aumenta el número mesh, normalmente aumenta el número de aberturas por pulgada y disminuye el espacio libre entre los alambres.
Por eso una malla 20 es relativamente gruesa, una malla 80 es más fina, una malla 200 es mucho más fina y una malla 325 tiene aberturas todavía menores. Sin embargo, el número no indica por sí mismo la anchura exacta de la abertura.
La razón es sencilla: los alambres ocupan parte del espacio disponible. En una malla cuadrada simplificada, el paso entre alambres puede aproximarse dividiendo 25,4 mm por el número mesh. La abertura libre es ese paso menos el diámetro del alambre.
Por tanto, dividir simplemente 25.400 micras por el número mesh no da la abertura real. Ese cálculo representa un paso geométrico teórico antes de descontar el espesor del alambre. Para una especificación real se debe consultar una serie normalizada de tamices.
Qué es una micra
Una micra es el nombre de uso común del micrómetro. Se representa mediante µm. Un micrómetro equivale a una millonésima de metro o 0,001 milímetros. Es una unidad dimensional directa y no depende de una malla.
Cuando se habla de un tamiz de 75 µm, se está indicando su abertura nominal. Cuando se afirma que una partícula mide 75 µm, se describe una dimensión de la partícula obtenida mediante un método de medición determinado.
Ambos conceptos están relacionados, pero no son idénticos. Una partícula real puede ser angular, alargada, plana o fibrosa. Su paso por un tamiz puede depender de su orientación. Esto es importante en polvos metálicos obtenidos por molienda mecánica y en harina de madera, donde las partículas rara vez son esferas perfectas.
Relación entre mesh y micras
La relación general es inversa: cuanto mayor es el número mesh, menor suele ser la abertura nominal. Pero esta relación no es lineal y no debería representarse mediante una fórmula universal que ignore el diámetro del alambre.
Por ejemplo, si hubiera 100 pasos por pulgada, el paso geométrico sería de 254 µm. Sin embargo, un tamiz ASTM E11 No. 100 tiene una abertura nominal de 150 µm porque el alambre ocupa parte del paso. Con 200 pasos por pulgada, el paso teórico sería de 127 µm, mientras que el tamiz ASTM E11 No. 200 tiene una abertura nominal de 75 µm.
Esta diferencia explica por qué algunas calculadoras sencillas de mesh a micras pueden generar resultados incorrectos para especificaciones de ingeniería. Una fórmula rápida puede ayudar a entender el concepto, pero no sustituye una tabla de tamices normalizados.

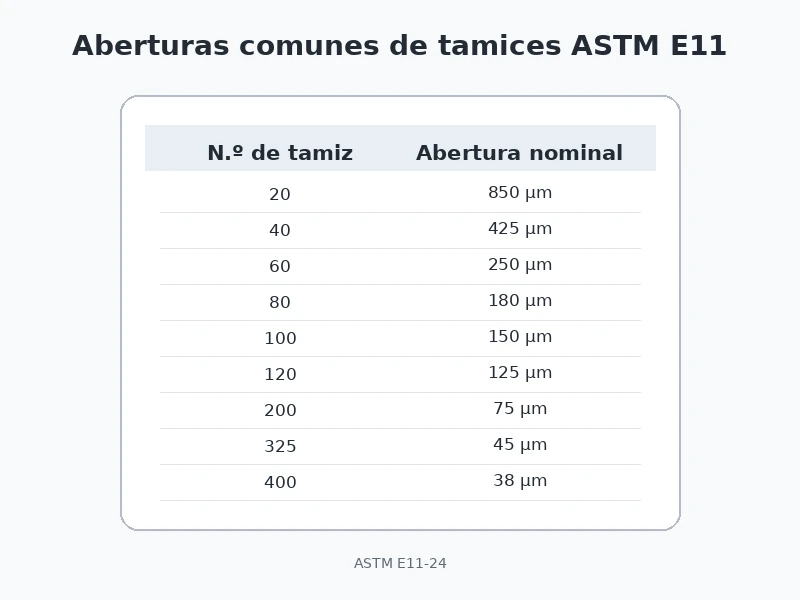

Tabla común de malla a micras según ASTM E11
| N.º de tamiz | Abertura nominal | Milímetros |
|---|---|---|
| 20 | 850 µm | 0,850 mm |
| 25 | 710 µm | 0,710 mm |
| 30 | 600 µm | 0,600 mm |
| 40 | 425 µm | 0,425 mm |
| 50 | 300 µm | 0,300 mm |
| 60 | 250 µm | 0,250 mm |
| 70 | 212 µm | 0,212 mm |
| 80 | 180 µm | 0,180 mm |
| 100 | 150 µm | 0,150 mm |
| 120 | 125 µm | 0,125 mm |
| 140 | 106 µm | 0,106 mm |
| 170 | 90 µm | 0,090 mm |
| 200 | 75 µm | 0,075 mm |
| 230 | 63 µm | 0,063 mm |
| 270 | 53 µm | 0,053 mm |
| 325 | 45 µm | 0,045 mm |
| 400 | 38 µm | 0,038 mm |
Estos datos corresponden a las aberturas nominales de la serie ASTM E11. Otras tablas pueden mostrar valores ligeramente distintos porque utilizan otra serie de tamices, denominaciones Tyler, valores históricos o combinaciones diferentes de alambre.
Por eso “200 mesh” es una especificación menos clara que “ASTM E11 No. 200, abertura nominal 75 µm”. En el segundo caso se identifica tanto la norma como la dimensión que se desea controlar.
Por qué la conversión de mesh a micras no es una fórmula universal exacta

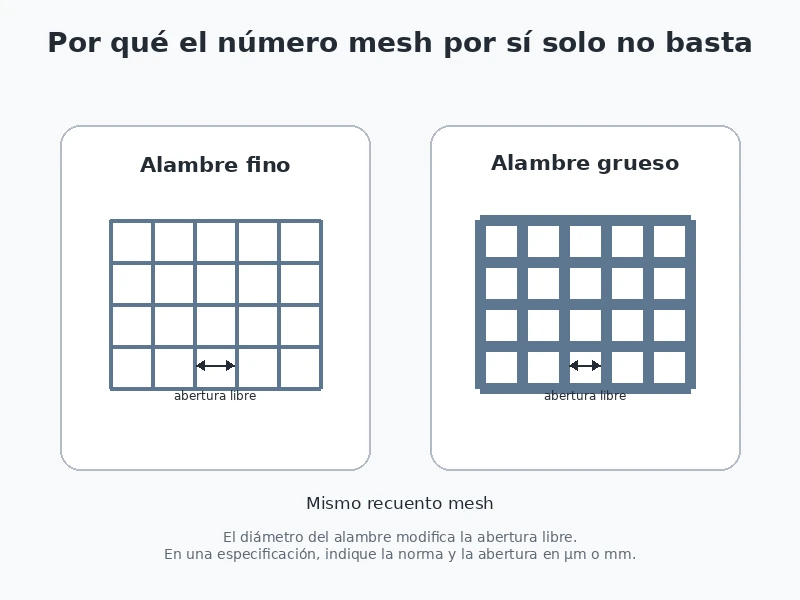

El diámetro del alambre es el factor más evidente. Dos telas metálicas pueden tener el mismo número de espacios por pulgada, pero si una utiliza un alambre más grueso, la abertura libre será menor. Con alambre fino, la abertura puede ser mayor.
El tipo de tejido también influye. Una malla cuadrada simple no es la única construcción utilizada en procesos industriales. Existen tejidos especiales para filtración y separación donde el número mesh necesita complementarse con otras especificaciones.
ASTM E11 e ISO 3310-1 establecen requisitos técnicos para tamices de ensayo. Cuando el control granulométrico es importante, es mucho más seguro trabajar con una abertura nominal definida por una norma que utilizar solamente un número mesh sin contexto.
Mesh no es lo mismo que distribución granulométrica
Un tamiz determina si una partícula atraviesa una abertura o queda retenida en ella bajo condiciones de ensayo. Un polvo real contiene muchas partículas de tamaños distintos. Por tanto, una única malla no describe toda la distribución.
Dos productos pueden pasar por un tamiz No. 100 de 150 µm y, sin embargo, ser muy diferentes. En el primero, gran parte del material puede estar entre 100 y 150 µm. En el segundo, la mayoría de las partículas pueden ser inferiores a 50 µm.
Estas diferencias modifican la superficie específica, densidad aparente, flujo, generación de polvo, comportamiento durante la mezcla y requisitos de procesamiento. Por eso, cuando una aplicación es exigente, se utilizan varias fracciones de tamiz o valores como D10, D50 y D90.
D50 representa el tamaño por debajo del cual se encuentra el 50% de la distribución según el método de medición utilizado. No es un valor mesh, pero ayuda a describir el polvo con mucha mayor precisión.
Qué significan +mesh y -mesh
En análisis por tamizado, el signo menos suele indicar el material que pasa por el tamiz indicado. Por tanto, -200 mesh se interpreta normalmente como material que atraviesa el tamiz No. 200. Si se utiliza ASTM E11, la abertura nominal es 75 µm.
El signo más indica la fracción retenida. Una especificación -100 +200 describe generalmente material que pasa por el tamiz No. 100 pero queda retenido en el No. 200. Según ASTM E11, corresponde a una fracción delimitada por aperturas nominales de 150 y 75 µm.
Para compras internacionales conviene escribir también la norma porque las diferentes industrias y países pueden utilizar tablas de malla ligeramente distintas.
Cómo especificar la finura al seleccionar un equipo de molienda
En una consulta para un molino de polvo metálico o un molino de harina de madera, indicar solamente “80 mesh”, “100 mesh” o “200 mesh” no siempre es suficiente. Debe definirse qué proporción del producto necesita cumplir esa finura y bajo qué método se verificará.
Una especificación técnica más clara puede indicar: “la fracción requerida debe pasar por un tamiz ASTM E11 No. 100 con abertura nominal de 150 µm”. También puede establecer un porcentaje máximo retenido o utilizar varios tamices de control.
Si la distribución completa es importante, se pueden añadir objetivos D50, D90 y el método de análisis. Esto facilita la comparación entre equipos porque dos productos con el mismo límite superior pueden tener distribuciones internas muy diferentes.
La forma de las partículas también debe considerarse. La molienda mecánica de metales puede producir partículas irregulares, angulares o aplanadas. La harina de madera contiene partículas fibrosas. Por eso, el paso por una malla no equivale necesariamente al diámetro de una partícula esférica.
La finura afecta además a la capacidad útil. La cantidad total procesada por el molino no es necesariamente igual a la cantidad de producto que cumple la especificación final. Una finura más exigente puede aumentar la recirculación, la demanda de clasificación, la generación de calor, el desgaste y los requisitos de captación de polvo.
Para evaluar un proyecto, Tianyuan considera el material, forma y tamaño de alimentación, humedad o contaminación, especificación granulométrica objetivo, capacidad de producto conforme, método de clasificación y aplicación final. El número mesh es útil como punto de partida, pero no debería ser el único dato para seleccionar un sistema.
Preguntas frecuentes
¿Cuántas micras son 80 mesh?
Según ASTM E11, el tamiz No. 80 tiene una abertura nominal de 180 µm.
¿Cuántas micras son 100 mesh?
ASTM E11 No. 100 tiene una abertura nominal de 150 µm.
¿Cuántas micras son 200 mesh?
ASTM E11 No. 200 tiene una abertura nominal de 75 µm. Algunas tablas de otras series pueden mostrar aproximadamente 74 µm.
¿Cuántas micras son 325 mesh?
ASTM E11 No. 325 tiene una abertura nominal de 45 µm.
¿Un número mesh mayor significa un polvo más fino?
Dentro de la misma serie de tamices, normalmente sí: un número mayor corresponde a una abertura menor. Sin embargo, no describe toda la distribución de tamaños del polvo.
¿Se puede convertir mesh a micras con una sola fórmula?
No con suficiente precisión para una especificación técnica. El diámetro del alambre y la norma del tamiz deben tenerse en cuenta.
¿Es mejor especificar mesh o micras?
Para comunicación técnica clara, es preferible indicar la norma del tamiz y la abertura nominal en µm o mm. Para aplicaciones exigentes también puede ser necesario definir la distribución granulométrica.
Conclusión
Mesh y micras describen aspectos relacionados de la clasificación de partículas, pero no son la misma unidad. Mesh está ligado a la construcción y denominación de un tamiz, mientras que la micra es una medida directa de longitud. La abertura real correspondiente a un número mesh depende de la norma y de la geometría de la malla.
Para proyectos de procesamiento de polvo, la forma más clara de especificar la finura es indicar una norma reconocida, la abertura nominal en micras o milímetros, el requisito de material pasante o retenido y, cuando sea necesario, la distribución granulométrica. Esto reduce errores al comparar molinos, clasificadores, tamices y requisitos de producto terminado.
